“n”型防爆认证手册

返回列表 来源:宁波市新斯凯 浏览:27 发布日期:2026-07-28 12:24:14【 作者:宁波市新斯凯

ATEX 对“n”型防爆的定义

根据 ATEX 指令的官方定义,n型保护是指:在正常运行条件下,以及标准规定的常规预期条件(如轻微过载、环境温湿度波动)下,设备本身不会产生足以引燃周围爆炸性气体或粉尘混合物的点火源(包括火花、电弧、高温表面或电磁辐射)的防爆型式

“n”型的设计逻辑是“防错”--从根源上消除正常运行及常规预期条件下的点火源,因此无需考虑单一故障或多重故障的极端工况。不同于1类/2类设备常用的隔爆型“d”或本质安全型“i”,这些的设计逻辑是“容错”允许设备内部出现故障,但通过外壳(隔爆型)或能量限制(本质安全型)阻断点火源向外部传播。

设计逻辑的差异,直接决定了n型设备的适用场景与合规成本:由于无需针对故障工况做冗余设计,n型设备的研发、制造成本比隔爆型低很多,但也因此仅能应用于Zone 2/22 这类爆炸风险极低的场景(欧盟官方明确规定,n型设备不得用于Zone 1/21 及更高风险的场所)。

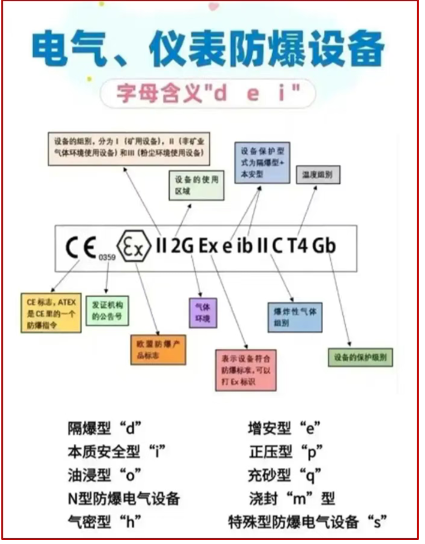

“n”型的类型

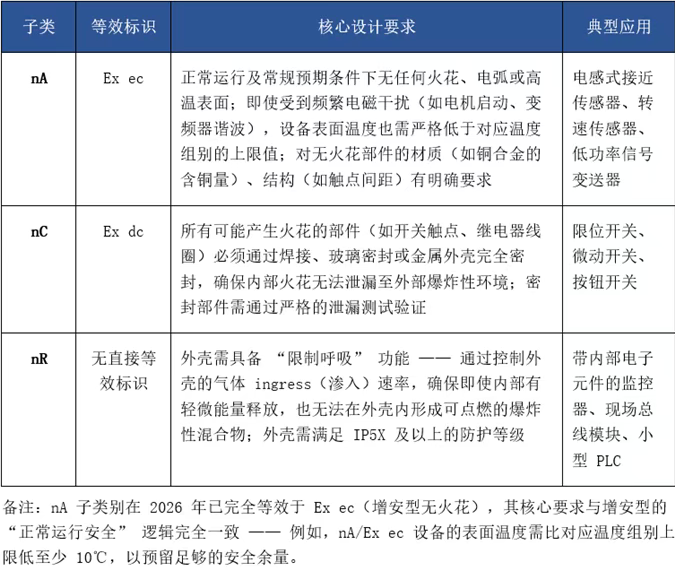

随着ATEX标准的演进,原n型的三个官方子类别(nAnCnR)已在技术上并入增安型 “e” 的体系,但旧标识在欧盟市场仍具备法律效力,部分制造商仍会同时标注新旧标识以兼容存量市场需求。各子类别的合规要求与典型应用场景如下:


n型设备合规标准

1、电气安全要求

电气安全是 n 型设备合规的核心管控维度,所有要求均需严格匹配 EN 60079-15(气体环境)、EN 60079-31(粉尘环境)及 EN 60079-0(通用要求)的规定,核心目标是消除电气回路产生火花、电弧或过热的风险。

1.1电气间隙与爬电距离

电气间隙(不同带电部件间的最短空气距离)与爬电距离(带电部件与接地部件间的最短绝缘表面距离)是防止绝缘击穿、避免产生电弧的关键参数 —— 其数值需同时满足电压等级、污染等级与气体组别(仅气体环境)的要求,且需由三维激光扫描仪精确测量验证,不得采用人工卡尺测量的方式。

对于 24VDC 的传感器、监控器这类低电压设备,其最小电气间隙与爬电距离需满足:

电压峰值≤50V 时,电气间隙≥0.2mm、爬电距离≥0.4mm;

若设备用于 IIB 类气体环境(如乙烯、丙烷),上述数值需分别提升至 0.3mm 和 0.6mm。

对于 230VAC 的开关类设备,其要求更为严格:在中度污染环境(工业场景的典型污染等级)下,IIA 类气体环境需满足电气间隙≥3.2mm、爬电距离≥4.0mm;IIB 类气体环境需满足电气间隙≥4.0mm、爬电距离≥5.0mm。


1.2 绝缘电阻与介电强度

绝缘性能是防止漏电、过热的基础保障,其要求需根据设备的电压等级与应用场景差异化设置:

--绝缘电阻:冷态条件下(环境温度 - 20~+40℃),所有电路与外壳间的绝缘电阻≥2MΩ;热态条件下(设备连续运行至稳定温度),绝缘电阻≥1MΩ—— 这一要求可通过绝缘电阻测试仪快速验证,若不满足,需排查绝缘材料的选型(如是否使用了耐温性不足的塑料)或制造工艺缺陷(如绝缘层厚度不足);

--介电强度:24VDC 低电压设备需承受≥2500V AC 的测试电压,持续时间≥1min,漏电流≤1mA;230VAC 设备需承受≥2U+1000V(U 为额定电压)的测试电压,持续时间≥1min,且无击穿、闪络现象 —— 这一测试需由专业耐压测试仪执行,测试过程中需实时监控漏电流变化,避免对设备内部电子元件造成不可逆损伤。

1.3 能量限制(仅 nA/nL

对于 nAEx ec)类设备,其电路能量需严格限制在对应爆炸性混合物的最小点燃能量(MIE)的 1.35 倍以内 —— 这一要求的核心逻辑是,即使电路出现轻微异常(如瞬时过载),其释放的能量也不足以引燃周围的爆炸性气体或粉尘。

例如:

--对于 IIA 类气体(如甲烷,MIE  0.28mJ),电路能量需≤0.378mJ

--对于 IIIC 类粉尘(如铝粉,MIE  0.04mJ),电路能量需≤0.054mJ

需要特别说明的是,nL(限制能量)子类别在 2026 年已基本被 nA/Ex ec 取代,仅在部分老旧设备的合规文件中仍会提及,新设计的设备无需单独考虑 nL 的要求。

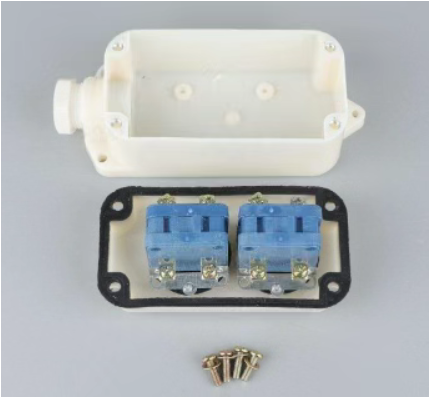

2、机械结构与外壳防护要求

机械结构与外壳防护的核心目标是防止外部异物(如粉尘、水)进入设备内部,同时避免设备结构损坏导致点火源暴露,其要求需同时覆盖气体与粉尘环境的差异化需求。

2.1 外壳防护等级(IP

外壳防护等级的要求需根据应用场景的粉尘类型差异化设置,这是因为导电性粉尘(如铝粉、镁粉)的引燃风险远高于非导电性粉尘(如面粉、塑料粉):

--非导电性粉尘环境(Zone 22:外壳需满足IP5X—— 这一等级要求设备外壳能防止直径≥1mm 的固体异物进入,同时能防止粉尘堆积在内部带电部件上;

--导电性粉尘环境(Zone 22,如铝粉车间):外壳需满足IP6X—— 这一等级要求设备外壳完全防止粉尘进入,即使在强气流冲刷下,也不会有粉尘渗入内部;

--气体环境(Zone 2:无强制 IP 要求,但通常需至少满足 IP54(防溅水 + 防粉尘),以避免雨水或工业粉尘影响设备的电气绝缘性能。

2.2 外壳材质与静电防护

对于粉尘环境用 n 型设备,外壳材质的静电防护是核心要求之一若外壳积累静电并产生放电,将直接成为点火源,引发粉尘爆炸。其具体要求包括:

--表面电阻:需控制在10⁴~10⁹Ω范围内 —— 这一范围既能有效导出静电,又不会因电阻过低导致漏电风险;

--静电衰减时间:需≤0.5  —— 即外壳表面的静电电压从 1000V 衰减至 100V 所需的时间不得超过 0.5 秒,这一要求可通过静电衰减测试仪验证。

常见的防静电材质包括:

--金属材质(如铝合金、不锈钢):天然具备良好的导电性,无需额外处理;

--导电塑料:添加碳黑、金属纤维等导电填料的工程塑料,其表面电阻可通过调整填料比例精准控制;

--防静电涂层:在普通塑料外壳表面喷涂防静电涂层,涂层厚度需≥20μm,且需通过附着力测试验证。

2.3 机械强度与紧固件

机械强度的要求需确保设备在运输、安装、运行过程中不会因碰撞、振动导致结构损坏,进而暴露点火源:

--外壳冲击测试:需承受≥7J 的能量冲击(相当于 1kg 重的物体从 0.7 米高度自由落下的冲击力),测试后外壳不得出现裂纹、变形,且内部部件不得松动;

--紧固件要求:所有紧固件(如螺栓、螺母)需采用防松设计 —— 常见的防松方式包括 captive screws( captive 螺丝,即螺丝不会从外壳上脱落)、弹簧垫圈、尼龙嵌件螺母等,以防止设备在长期运行过程中因振动导致紧固件松动,进而破坏外壳的防护等级。

3、温度与热防护要求

温度限制是 n 型设备合规的关键环节 —— 设备表面的任何高温部分,都可能成为引燃爆炸性混合物的点火源,因此其要求需严格匹配设备的温度组别与应用场景的爆炸性混合物特性。

3.1 温度组别(Temperature Class

温度组别是衡量设备表面最高温度的核心指标,其数值需严格低于对应爆炸性混合物的最小点燃温度(MIT),且需预留至少 10℃的安全余量。对于 n 型设备,其表面温度需在 - 20~+40℃的环境温度下测试,不同温度组别的具体要求如下:

温度组别

允许最高表面温度

典型适用爆炸性混合物

T1

450℃

甲烷、乙烷、丙烷(最小点燃温度均≥537℃

T2

300℃

汽油、乙醇、丙酮(最小点燃温度均≥380℃

T3

200℃

煤油、柴油、松节油(最小点燃温度均≥250℃

T4

135℃

乙醛、四氟乙烯、硫化氢(最小点燃温度均≥180℃

T5

100℃

二硫化碳、乙醚、丙烯醛(最小点燃温度均≥130℃

T6

85℃

硝酸乙酯、亚硝酸乙酯、高纯度氢气(最小点燃温度均≥90℃

3.2 温升控制

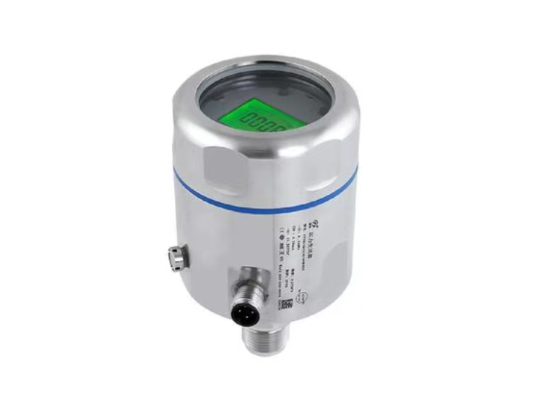

对于带电子元件的 n 型设备(如监控器、变送器),其内部电子元件的温升需严格控制,不得传导至设备表面导致超温。具体要求包括:

1.内部元件温升:半导体元件(如 CPU、功率管)的温升需≤25K(相对于环境温度的升高值);电阻、电容等被动元件的温升需≤30K;

2.散热设计要求:若设备内部有高功率元件(如功率管、变压器),需采用散热片、导热硅胶等散热措施,确保元件的热量能及时导出,不会积累在设备内部或传导至表面。

温升测试需在设备满负荷运行的状态下进行,测试点需覆盖所有可能产生高温的部件(如电子元件、外壳表面、接线端子),测试时间需持续至设备温度稳定(通常为 2-4 小时)。


(未完待续)
